結構特點
Q11F不銹鋼球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是當前被廣泛采用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，當前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
執行標準
設計與制造：API 6D、API 608、BS 5351、GB/T 12237
結構長度：ASME B 16.10、GB/T 12221
連接法蘭：JB/T 79.1~79.4、ASME B 16.5、HG/T 20615、HG/T 20592、JIS B2238、GB/T 9113.1~9113.4
試驗與檢驗：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
性能參數
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20-185℃
適用介質：水、油、氣及某些腐蝕性液體。
螺紋類型：G.NPT.BSPT.BSP.DIN259/2999
主要材質：不銹鋼、碳鋼

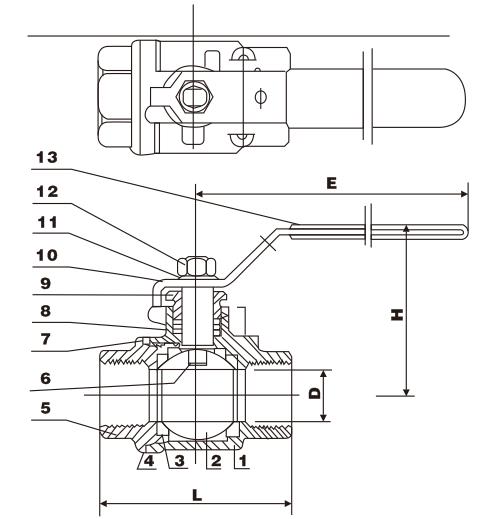

產品尺寸
| NPS(in) |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
21/2" | 3" | 4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
