產品詳情
結構特點
1、產品設計制造按E101和JB/T3595標準的規定，結構合理，性能優良；
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好；
3、支管兩端為對焊連接，適應不同的接管要求；
4、閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長；
5、高溫耐壓部件采用優質耐熱合金鋼制造，安全可靠，性能穩定,使用壽命長。
執行標準
設計規范:JB/T3595
結構長度:GB/T12221GB/T 15188.1
焊接坡口:JB/T3595
試驗與檢驗:JB/T 3595
壓力-溫度:JB/T 3595
性能參數
公稱通徑：NPS 8″～NPS 42″
壓力范圍：Class 150~600Lb
工作溫度：≤540℃
適用介質：水、油品、蒸汽
主體材質：WCB,WC6

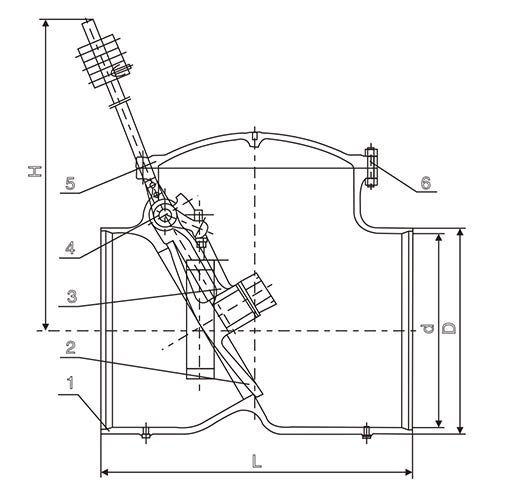

產品尺寸
| NPS(in) | L | d | D | H | WT (kg) | |||||||||
| H664H150Lb H664Y150Lb | ||||||||||||||
| 18 | 740 | 428 | 476 | 990 | 620 | |||||||||
| 20 | 790 | 468 | 520 | 990 | 759 | |||||||||
| 28 | 1040 | 685 | 747 | 1240 | 1258 | |||||||||
| 36 | 1448 | 880 | 934 | 1510 | 1990 | |||||||||
| 42 | 1600 | 1000 | 1080 | 2080 | 2287 | |||||||||
| H664H300Lb H664Y300Lb | ||||||||||||||
| 8 | 526 | 195 | 239 | 815 | 236 | |||||||||
| 12 | 610 | 300 | 354 | 845 | 1537 | |||||||||
| H664H600Lb | ||||||||||||||
| 10 | 680 | 250 | 302 | 904 | 385 | |||||||||
| 20 | 1020 | 480 | 584 | 1240 | 1537 | |||||||||
| H664H600LbC6 H664Y600LbC6 | ||||||||||||||
| 8 | 526 | 195 | 239 | 815 | 227 | |||||||||
