結構特點
1、閥瓣采用“子彈頭”外形設計，閥體采用“腰鼓”外形設計，改善介質流向，降低流阻系數
2、閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小、價格便宜
3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象
4、骨架式橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固 耐用
5、閥瓣啟閉行程短，可以有效的防止水錘產生
6、適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可做為吸水底閥使用，但不適 用于污水管網
執行標準
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API 598
性能參數
公稱通徑：40~ 600mm
公稱壓力：1.0~1.6MPa
適用介質：水及弱腐蝕性流體
適用溫度：0~ 80℃
主體材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

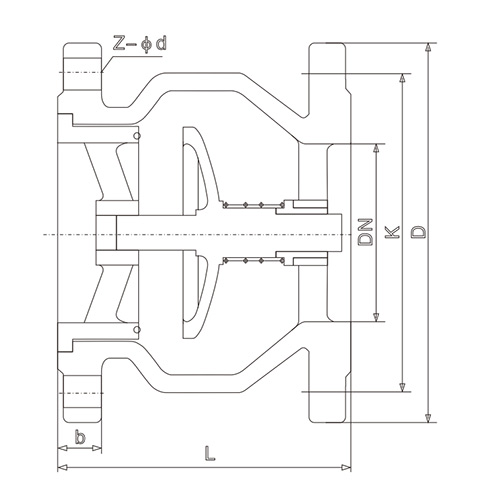

產品尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
112 |
120 |
130 |
150 |
165 |
190 |
210 |
255 |
310 |
320 |
380 |
405 |
430 |
450 |
510 |
